AUTOMATISCHE SICHTPRÜFUNG

Flächenbilder oder zeilenweise Aufnahmen unter SPEZIFIZIERTER Beleuchtung

Viele Charakteristika der Prüffläche werden durch spezielle Beleuchtung für die Kamera gut sichtbar. Dazu gehören Risse, Poren, Schalen, Lunker, Dellen, Ausbrüche, Einwalzungen und vieles andere mehr. Die Art der Beleuchtung, ob Auflicht oder Durchlicht, diffus oder gerichtet, farbig oder auch polarisiert, spielt für die Sichtbarkeit eine wesentliche Rolle.

Die intelligente und lernfähige Software hilft, die Anzeigen in Defekte und Artefakte (Scheinanzeigen) sicher zu unterscheiden.

Applikationsbeispiele „Sichtprüfung“
Kontrolle geschliffener Knüppel

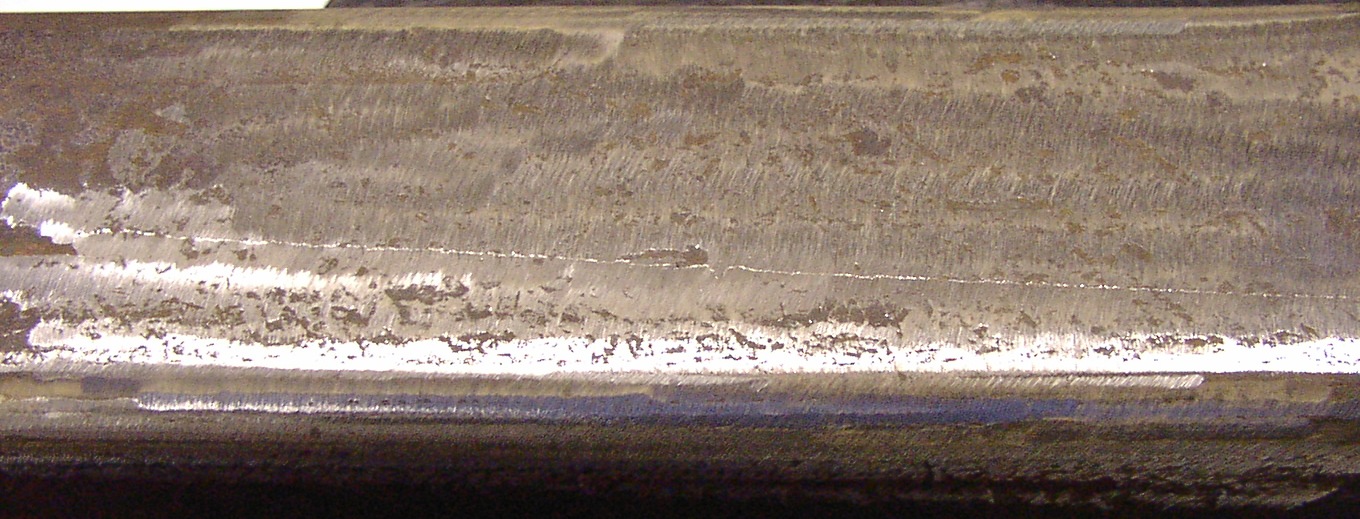

Grob geschliffene Oberfläche eines Knüppels mit Längsriss.

Dieses Bild entstand nach dem Ausschleifen eines beim Flux-Test festgestellten Risses. Trotz der unebenen Oberfläche wird der Riss nun ohne Prüfmittel allein durch geeignete Beleuchtung durch die automatische Mustererkennung identifiziert.

Graphit Elektrode

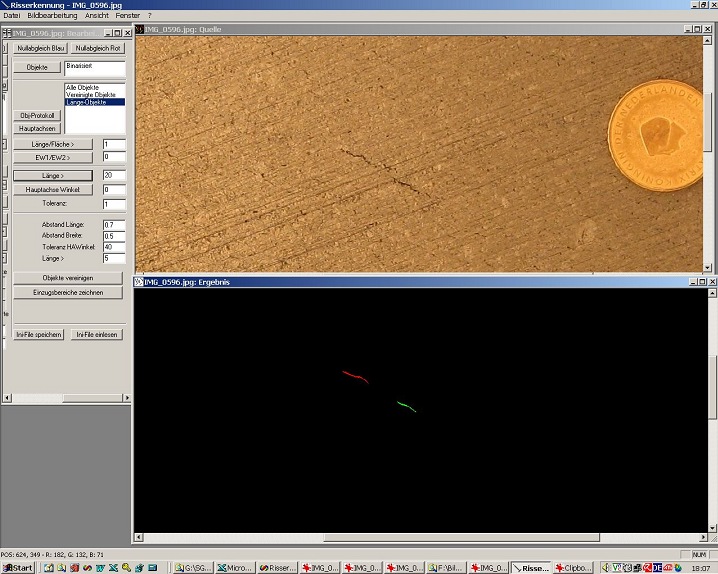

Riss in einer gesägten Graphit-Oberfläche.

Die Software unterscheidet Rissanzeigen vor den deutlichen Sägeriefen. Trotz der dunkelgrauen Oberfläche werden Risse durch geeignete Beleuchtung sichtbar, ein Prüfmittel ist nicht notwendig.

Graphit Elektrode

Riss in einer gesägten Graphit-Oberfläche.

Die Software unterscheidet Rissanzeigen vor den deutlichen Sägeriefen. Trotz der dunkelgrauen Oberfläche werden Risse durch geeignete Beleuchtung sichtbar, ein Prüfmittel ist nicht notwendig.

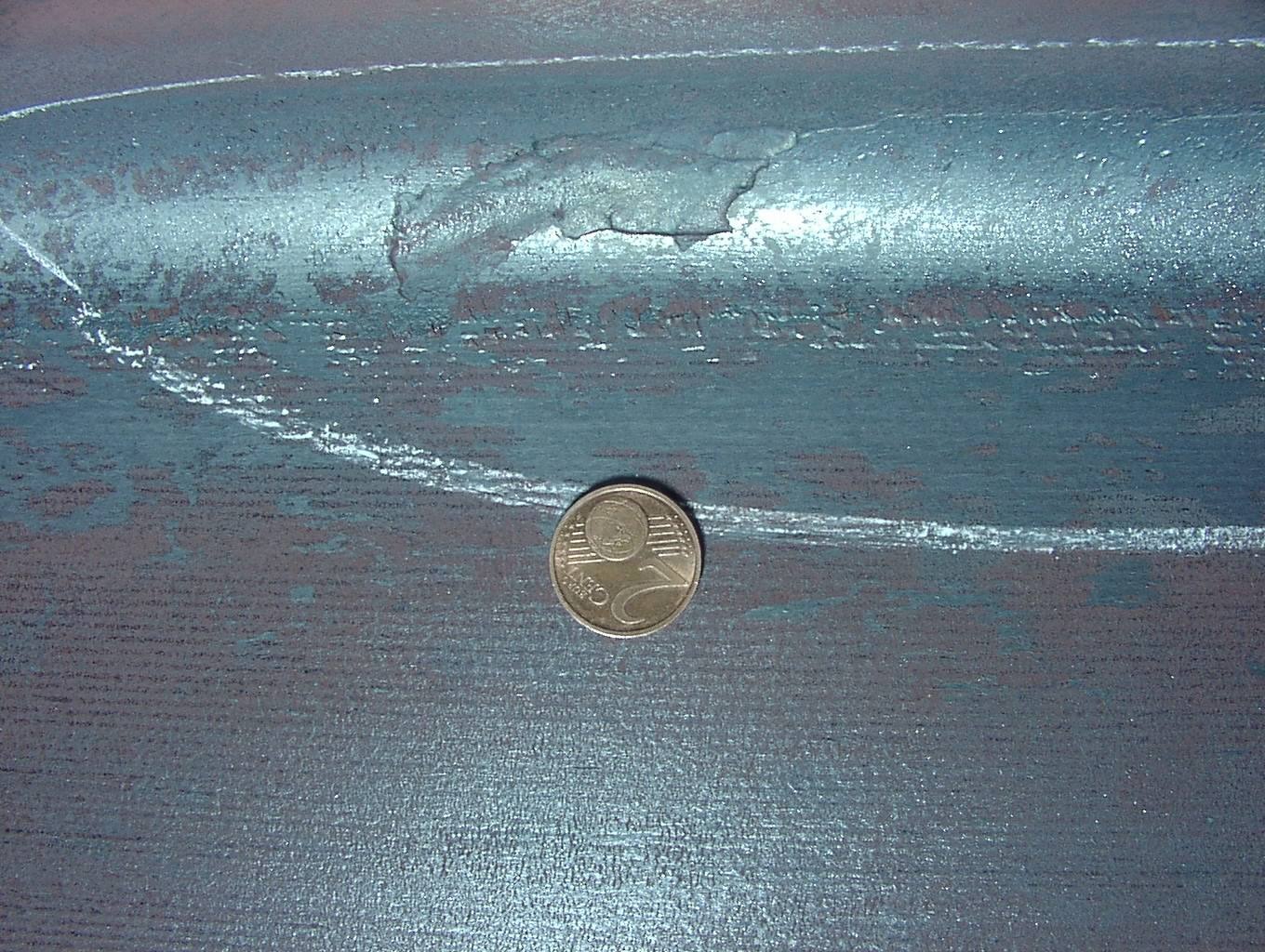

Ausbruch an gewalztem Stahl PROFIL

Vertiefung in der Kehle eines Doppel-T-Profils.

Die automatische Sichtprüfung kann nach dem Walzen unter spezieller Beleuchtung direkt am Rollgang erfolgen. Die Transportgeschwindigkeit des Trägers beträgt dabei 1,5m/Sek.
